您当前的位置：INA >> 轴承产品中心 >> KUVE25-B-HS

INA KUVE25-B-HS 轴承

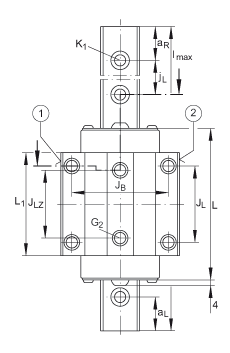

尺寸

a_{R min}
20
mm
a L 和 a R 取决于导轨的长度 l max

b
23
mm
公差: -0,005 / -0,03

说明

G₂
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M6 = 17 M8 = 24 如有可能，应有螺钉防松措施。

尺寸

H₁
5.1
mm

H₄
10.9
mm

H₅
5
mm

h
18.7
mm

h₁
8.7
mm

J_LZ
40
mm

说明

K₁
M6
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M6 = 17 M8 = 24 如有可能，应有螺钉防松措施。

K₃
M6
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M6 = 17 M8 = 24 如有可能，应有螺钉防松措施。

K₆
M6
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M6 = 17 M8 = 24 如有可能，应有螺钉防松措施。

尺寸

L₁
60.7
mm

l_max
2960
mm
单根导轨的最大长度。通过协商可提供许可的导轨长度。单根导轨的最大长度为 6m。

T₅
10
mm

T₆
10
mm

重量

m_W
710
g
滑块的质量

m_S
2.7
kg/m
导轨的质量

说明

根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。

基本额定载荷

C
17900
N
基本额定动载荷

C₀
37000
N
基本额定静载荷

尺寸

M_0x
510
Nm
绕 X 轴的额定静扭矩

M_0y
395
Nm
绕 Y 轴的额定静扭矩

M_0z
395
Nm
绕 Z 轴的额定静扭矩

L
89.3
mm

说明

1)
定位面

2)
标记

4)
根据 DIN 71 412-B M6 标准，带锥头的润滑嘴被松散提供

尺寸

A₁
23.5
mm

A₂
6.5
mm

A₃
11
mm

a_{L max}
53
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
20
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
53
mm
a L 和 a R 取决于导轨的长度 l max
