INA KUVE35-B-SN 轴承

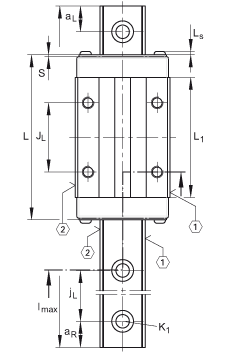

KUVE35-B-SN轴承

尺寸

H
44
mm

B
70
mm

L
112
mm

说明

1)
定位面

2)
标记

3)
根据 DIN 71 412-B M6 标准，带锥头的润滑嘴被松散提供

尺寸

A₁
18
mm

A₂
10
mm

A₃
8.3
mm

A₄
7
mm

a_{L max}
71
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
20
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
71
mm
a L 和 a R 取决于导轨的长度 l max

a_{R min}
20
mm
a L 和 a R 取决于导轨的长度 l max

b
34
mm
公差: -0,005 / -0,03

说明

G₂
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 如有可能，应有螺钉防松措施。

尺寸

H₁
6.7
mm

H₅
6.75
mm

h
27
mm

h₁
15
mm

J_B
50
mm

J_L
50
mm

J_L6
22
mm

j_L
80
mm

说明

K₁
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。

尺寸

L₁
80
mm

L_S
1.65
mm

l_max
2960
mm
单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。

N₃
5.5
mm
最大允许的润滑连接螺纹深度： 7 mm

N₄
5.5
mm
最大允许的润滑连接螺纹深度： 7 mm

S
0.8
mm

T₅
13.5
mm

W₆
6
mm
距平面侧的宽度

重量

m_W
1240
g
滑块的质量

m_S
5.7
kg/m
导轨的质量

说明

根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。

基本额定载荷

C
38000
N
基本额定动载荷

C₀
72000
N
基本额定静载荷

尺寸

M_0x
1465
Nm
绕 X 轴的额定静扭矩

M_0y
1020
Nm
绕 Y 轴的额定静扭矩

M_0z
1020
Nm
绕 Z 轴的额定静扭矩
