INA KUVS13-B 轴承

KUVS13-B轴承

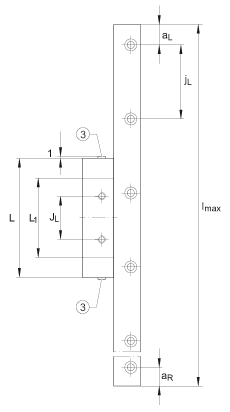

尺寸

L₁
48.5
mm

l_max
1500
mm
导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。

重量

m_FS
85
g
引导单元的质量

m_S
1.45
kg/m
导轨的质量

说明

基本额定载荷，额定扭矩：实际的承载能力受导引部件和周边结构连接的影响。

基本额定载荷

C
6750
N
基本额定动载荷

C₀
13000
N
基本额定静载荷

尺寸

H
15
mm

B
30
mm

L
71
mm

说明

1)
定位面

2)
标记

3)
端面有润滑油孔

尺寸

A₁
16.5
mm

A₂
10
mm

A₃
7.3
mm

a_{L max}
53
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
20
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
53
mm
a L 和 a R 取决于导轨的长度 l max

a_{R min}
20
mm
a L 和 a R 取决于导轨的长度 l max

B₁
16.2
mm

b
13.5
mm

说明

G₂
M4
根据 DIN ISO 4762-12.9的螺钉如有可能，应有螺钉防松措施。最大锁紧力矩： M3 = 1,5 Nm M4 = 3 Nm M6 = 10 Nm

尺寸

H₁
1.5
mm

H₂
13.5
mm

h
14
mm

h₁
7.1
mm

J_L
20
mm

j_B
6
mm

j_L
60
mm

说明

K₁
M3
根据 DIN ISO 4762-12.9的螺钉如有可能，应有螺钉防松措施。最大锁紧力矩： M3 = 2,5 Nm M4 = 3 Nm M5 = 10 Nm M6 = 10 Nm

K₃
M3
根据 DIN ISO 4762-12.9的螺钉如有可能，应有螺钉防松措施。最大锁紧力矩： M3 = 2,5 Nm M5 = 10 Nm
