INA KWE35-H 轴承

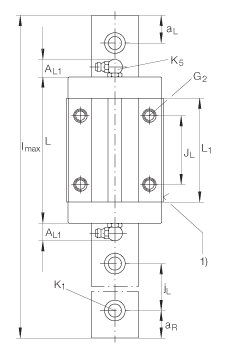

尺寸

说明

K₁
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。

K₅
NIP-KE-M6
润滑接头

尺寸

L₁
75.4
mm

l_max
2960
mm
单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。

T₅
12
mm
最大螺丝深度

重量

m_W
1460
g
滑块的质量

m_S
5.6
kg/m
导轨的质量

基本额定载荷

C
28000
N
基本额定动载荷

C₀
37000
N
基本额定静载荷

额定静扭矩

M_0x
658
Nm
绕 X 轴的额定静扭矩

M_0y
450
Nm
绕 Y 轴的额定静扭矩

M_0z
450
Nm
绕 Z 轴的额定静扭矩

尺寸

L
106.1
mm

说明

1)
定位面

2)
标记

尺寸

A₁
18
mm

A₂
10
mm

A₃
23
mm

A_L1
14
mm

a_{L max}
71
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
20
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
71
mm
a L 和 a R 取决于导轨的长度 l max

a_{R min}
20
mm
a L 和 a R 取决于导轨的长度 l max

b
34
mm
公差: -0,004 / -0,05

说明

G₂
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。

尺寸

H₁
8
mm

H₅
6.5
mm

h₁
12
mm
