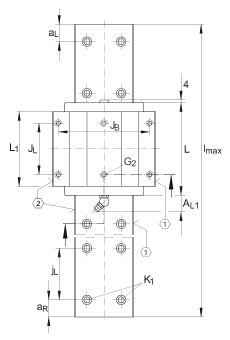

INA KWVE15-W 轴承

说明

2)
标记

3)
紧配合润滑嘴

尺寸

A₁
15.5
mm

A₂
4
mm

A₃
3.6
mm

A_L1
1.5
mm

a₅
7.5
mm

a_{L max}
44
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
10
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
44
mm
a L 和 a R 取决于导轨的长度 l max

a_{R min}
10
mm
a L 和 a R 取决于导轨的长度 l max

b
37
mm
公差: -0,005 / -0,03

说明

G₂
M5
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 如有可能，应有螺钉防松措施。

尺寸

H₁
2.1
mm

H₄
7.7
mm

H₅
4.5
mm

h
12.9
mm

h₁
6
mm

说明

K₁
M4
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。

K₃
M4
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。

K₆
M4
根据 DIN 7984-8.8 标准的螺钉最大锁紧力矩（Nm）： M4 = 2 M5 = 4 M8 = 12 如有可能，应有螺钉防松措施。

尺寸

L₁
39.8
mm

l_max
1200
mm
单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。

T₅
7
mm

T₆
4.8
mm
对于从上面安装：最大中间螺纹孔的螺纹深度 T6 + 2,5 mm

重量

m_W
270
g
滑块的质量

m_S
3.6
kg/m
导轨的质量

说明

根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。

基本额定载荷

C
7200
N
基本额定动载荷

C₀
14500
N
基本额定静载荷

额定静扭矩

M_0x
332
Nm
绕 X 轴的额定静扭矩

M_0y
100
Nm
绕 Y 轴的额定静扭矩

M_0z
100
Nm
绕 Z 轴的额定静扭矩

尺寸

L
55.6
mm

说明

1)
定位面
