INA MLFI140-3ZR 轴承

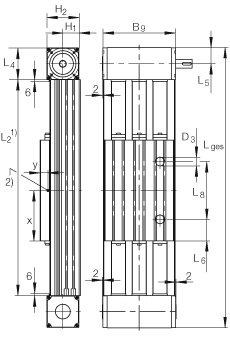

尺寸

H₂
85.5
mm

H₃
25
mm
槽宽8 mm

H₄
74.5
mm

H₅
45
mm
槽宽5 mm

L₁
282
mm

L₄
80
mm

L₅
40
mm

L₆
73
mm
T 型槽的利用受孔的限制

L₈
94
mm

重量

m_Law
5500
g
滑块的质量

m_tot
(Ltot - 160) x 0.0138 + 12.7
kg
质量

许用载荷

F_{y per}
2400
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

F_{0y per}
4000
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

F_{z per}
4500
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

F_{0z per}
4500
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

许用静扭矩

M_{0x per}
320
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

M_{0y per}
210
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

M_{0z per}
180
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

尺寸

l_y
1636
cm^4
支撑轨的几何转动惯量

l_z
200
cm^4
支撑轨的几何转动惯量

说明

1)
L2 = 总行程 + L1 + 12 L tot = 总行程 + L1 + 12 + 2 x L4 总行程= 有效行程 + 2 x S（mm）注意：允差S指一个安全范围，应该至少为85 mm。最大支承轨长度8000 mm。

2)
DIN 3405-AM6 标准的漏斗型润滑嘴

尺寸

B₂
80
mm
槽宽8 mm

B₃
130
mm
槽宽8 mm

B₅
70
mm
槽宽8 mm

B₆
140
mm
槽宽8 mm

B₇
180
mm

B₈
8
mm
公差:P9; 根据 DIN 6885-1 标准的版本 A

B₉
195
mm

D₃
30
mm
T 型槽的利用受孔的限制

H₁
45.5
mm

说明

3 x 40 AT 10
齿形带

4500
N
齿形带的许用工作载荷

115
Nm
最大驱动力矩

0.75
kg/m
齿形带的质量

160
mm/Umdr
进给量(mm/转)

8.2 x 10^-4
kg x m^2
两个齿轮的质量惯性矩
