INA MLFI20-ZR 轴承

尺寸

L₅
40
mm

L₆
69
mm

O
M5
6xM5，8mm 深

O₁
M5x8

T
3
mm
公差: -0,3 / -0,5

T₁
5
mm

X₁
44
mm

重量

m_Law
200
g
滑块的质量

m_tot
(Ltot - 110) x 0.0017 + 0.9
kg
质量

许用载荷

F_{y per}
120
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

F_{0y per}
190
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

F_{z per}
290
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

F_{0z per}
290
N
导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

许用扭矩

M_{x per}
1.45
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

许用静扭矩

M_{0x per}
2.35
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

M_{0z per}
3.9
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

尺寸

l_y
11.96
cm^4
支撑轨的几何转动惯量

l_z
7.7
cm^4
支撑轨的几何转动惯量

说明

20 AT 3
齿形带

175
N
齿形带的许用工作载荷

2.3
Nm
最大驱动力矩

0.044
kg/m
齿形带的质量

81
mm/Umdr
进给量(mm/转)

2.4 x 10^-2
kg x cm^2
两个齿轮的质量惯性矩

再润滑时，一侧必须总是提供两个润滑点注意：如果轴承受加速度，那么总质量最大为1kg(包括电机，联轴器和变速箱）时，必须考虑驱动连接的设计。如果质量较大，详情需进一步咨询。

尺寸

说明

1)

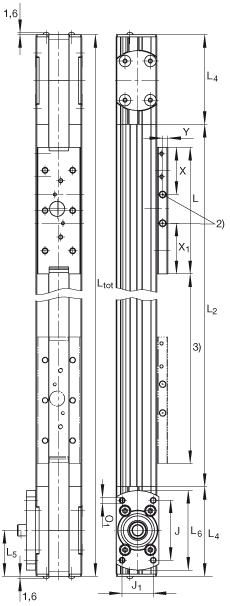

L2 = 总行程 + L + 40 L tot = 总行程 + L + 40 + 2 x L4。总行程= 有效行程 + 2 x S（mm）。注意：允差S指一个安全范围，至少应为40 mm。最大支撑轨长度2000 mm ；通过协商可提供更长的支撑轨

2)
再润滑孔

3)
有效行程

尺寸

B₁
24
mm

B₁₀
56
mm

B₇
40
mm

B₈
48
mm

B₉
8
mm

D₁
25
mm

H₁
18.8
mm

H₃
4
mm

H₄
15
mm

H₅
35.5
mm

H₆
37
mm

J₁
27
mm

L₁
35
mm

L₄
78
mm

许用扭矩

M_{y per}
7
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

许用静扭矩

M_{0y per}
10.7
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。

许用扭矩

M_{z per}
3.35
Nm
滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
