INA RUE25-D-L-OE 轴承

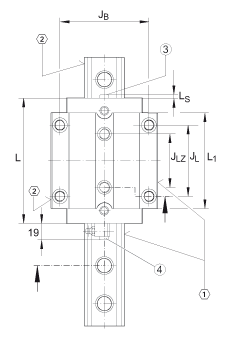

尺寸

L
107
mm
因为上部润滑孔的原因，滑块需要被覆盖的最小长度。

说明

1)
定位面

2)
标记

3)
螺旋塞最大 MA =2,5Nm

4)
拧紧力矩最大为 MA = 2,5Nm

尺寸

A₁
23.5
mm

A₃
7.5
mm

a_{L max}
23
mm
a L 和 a R 取决于导轨的长度 l max

a_{L min}
20
mm
a L 和 a R 取决于导轨的长度 l max

a_{R max}
23
mm
a L 和 a R 取决于导轨的长度 l max

a_{R min}
20
mm
a L 和 a R 取决于导轨的长度 l max

b
23
mm
公差: -0,005 / -0,035

说明

G₂
M8
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470

尺寸

H₁
6.5
mm

H₄
17.5
mm

H₅
7.5
mm

h
22.3
mm

h₁
11.8
mm
公差: +/-0,5

J_L5
23
mm
周围结构上润滑孔的位置。

J_LZ
40
mm

说明

K₁
M6
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100

K₃
M6
根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340

K₆
M6
根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220

尺寸

L₁
82.2
mm

l_max
1980
mm
单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。

N₂
3
mm
周边结构润滑孔的最大直径。

N₃
M6
最大螺钉深度 6 mm

O
10x1.5
mm
DIN 3771

T₅
10
mm

T₆
8.65
mm

重量

m_W
900
g
滑块的质量

m_S
3.3
kg/m
导轨的质量

基本额定载荷

C
33500
N
基本额定动载荷

C₀
82000
N
基本额定静载荷

额定静扭矩

M_0x
440
Nm
绕 X 轴的额定静扭矩

M_0y
1200
Nm
绕 Y 轴的额定静扭矩

M_0z
1080
Nm
绕 Z 轴的额定静扭矩

说明

带油润滑的循环滚子单元
