INA RWU100-E-L 轴承
- 型号：
- RWU100-E-L
- 品牌：
- INA
- 系列：
- RWU..-E-L
- 起订量：
- ≥ 1套
- 物流：
- 全国配送
- 电话：
恩梯必销售INA RWU100-E-L，能为客户提供各种技术服务，轴承选型及型号替代等解决方案，需要RWU100-E-L最新尺寸、报价、图纸等资料可联系我司销售部！
- 说明
- K1
- M24
- 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
- K3
- M16
- 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
- K6
- M16
- 根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220
- 尺寸
- L1
- 306.5
- mm
- LS
- 3.3
- mm
- lmax
- 2730
- mm
- 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。
- N2
- 6
- mm
- 周边结构润滑孔的最大直径。
- N3
- M6
- 最大螺钉深度 6 mm
- N4
- 5.6
- mm
- 直径
- O
- 10x1.5
- mm
- DIN 3771
- T5
- 29
- mm
- T6
- 26.6
- mm
- W10
- 10
- mm
- 距平面侧的宽度
- W7
- 7
- mm
- 距平面侧的宽度
- W8
- 8
- mm
- 距平面侧的宽度
- 重量
- mW
- 36400
- g
- 滑块的质量
- mS
- 45.3
- kg/m
- 导轨的质量
- 基本额定载荷
- C
- 630000
- N
- 基本额定动载荷
- C0
- 1490000
- N
- 基本额定静载荷
- 额定静扭矩
- M0x
- 33780
- Nm
- 绕 X 轴的额定静扭矩
- M0y
- 80250
- Nm
- 绕 Y 轴的额定静扭矩
- M0z
- 72280
- Nm
- 绕 Z 轴的额定静扭矩

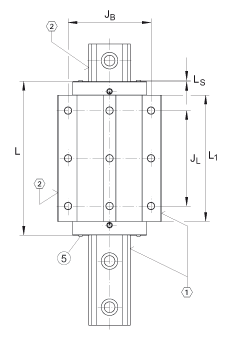

- 尺寸
- H
- 120
- mm
- B
- 250
- mm
- L
- 372.2
- mm
- 因为上部润滑孔的原因，滑块需要被覆盖的最小长度。
- 说明
- 1)
- 定位面
- 2)
- 标记
- 5)
- 安装螺钉
- 尺寸
- A1
- 75
- mm
- A3
- 10.6
- mm
- A4
- 10.6
- mm
- aL max
- 83
- mm
- a L 和 a R 取决于导轨的长度 l max
- aL min
- 30
- mm
- a L 和 a R 取决于导轨的长度 l max
- aR max
- 83
- mm
- a L 和 a R 取决于导轨的长度 l max
- aR min
- 30
- mm
- a L 和 a R 取决于导轨的长度 l max
- b
- 100
- mm
- 公差: -0,005 / -0,035
- 说明
- G2
- M20
- 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470
- GS
- M4x4
- DIN EN ISO 4027
- 尺寸
- H1
- 15
- mm
- H4
- 51.3
- mm
- H5
- 25
- mm
- h
- 80
- mm
- h1
- 48
- mm
- 公差: +/-0,5
- JB
- 200
- mm
- JL
- 230
- mm
- JL5
- 47.15
- mm
- 周围结构上润滑孔的位置。
- JL6
- 65.1
- mm
- jL
- 105
- mm
