INA TKDM12-W 轴承

TKDM12-W轴承

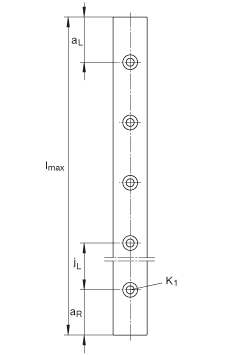

尺寸

b
24
mm

l_max
680
mm
导轨的最大长度为 L max；更长的导轨需通过协商定制。可用的标准长度： 120 mm: 0,17 kg 160 mm: 0,22 kg 240 mm: 0,33 kg 320 mm: 0,45 kg 400 mm: 0,56 kg 480 mm: 0,67 kg 680 mm: 0,95 kg

a_{L max}
26.5
mm

a_{L min}
6.5
mm

a_{R max}
26.5
mm

a_{R min}
6.5
mm

h₁
3.5
mm

j_L
40
mm

说明

K₁
M4
根据 DIN ISO 4762-12.9的螺钉如果有调节螺钉，应有螺钉防松措施。最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5

重量

m_S
1.39
kg/m
导轨的质量

尺寸

h
8
mm
